一、 系统简介：

     杰昆科技的振动光纤周界入侵报警系统由Safence™系列防区型光纤振动入侵报警主机、振动光缆及前末端传感器等组成。通过将振动光缆沿围栏、埋地及嵌入墙体的敷设方式，实时感应振动光缆周围环境的扰动信号，将扰动信号传递至系统主机，经信号提取、波形分析及智能化的行为判别，识别出不同的干扰类型，对人员攀爬、翻越、破坏栅栏或墙体等异常振动事件进行防区定位并报警。同时，该系统可以与视频监控、声光报警等系统实时联动，真正实现全方位、全时段防入侵监控，并可远程值守。

      杰昆科技的Safence™系列防区型光纤振动入侵报警系统由公司完全自主研发、生产。产品模块化设计，性能稳定、功耗低；具有无源防爆、抗电磁干扰、对环境要求低、使用寿命长、安装维护简单、智能融合便捷、隐蔽性好等优势。

二、测量原理：

      防区型光纤振动入侵报警系统基于激光干涉原理。系统采用两芯单模光纤构成平衡光纤干涉仪，若光纤没有受到外界的扰动，则干涉仪输出信号的强度将保持不变；当光纤受到外界入侵引起光纤微弱振动时，光信号在两根光纤中的相位会发生变化，导致干涉仪输出的光信号发生强弱变化。通过光探测器可检测到这一波形变化，经过数据采集以及分析处理后，可以对相应的入侵事件输出报警信号。

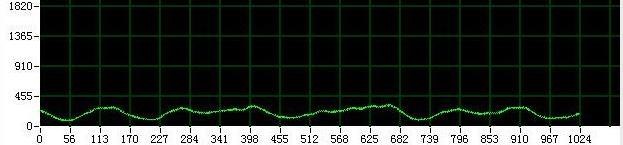

无事件探测信号

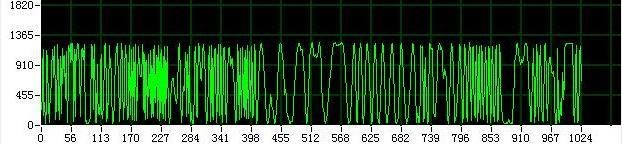

入侵事件探测信号

三、性能特点：

>室外光缆、器件无需供电，光纤本征无源防爆，无需防雷、防电磁干扰措施；

>误报率、漏报率低。通过智能软件算法，滤除风雨、小动物等环境因素和其他非入侵事件的干扰；

>探测灵敏度高，即时报警；并可联动视频监控，实时捕捉入侵现场画面；

>施工方便灵活，可适应各种地形地貌、气候环境，且安全性好、隐蔽性高；

>运行稳定，故障率低，使用寿命长，维护成本低。

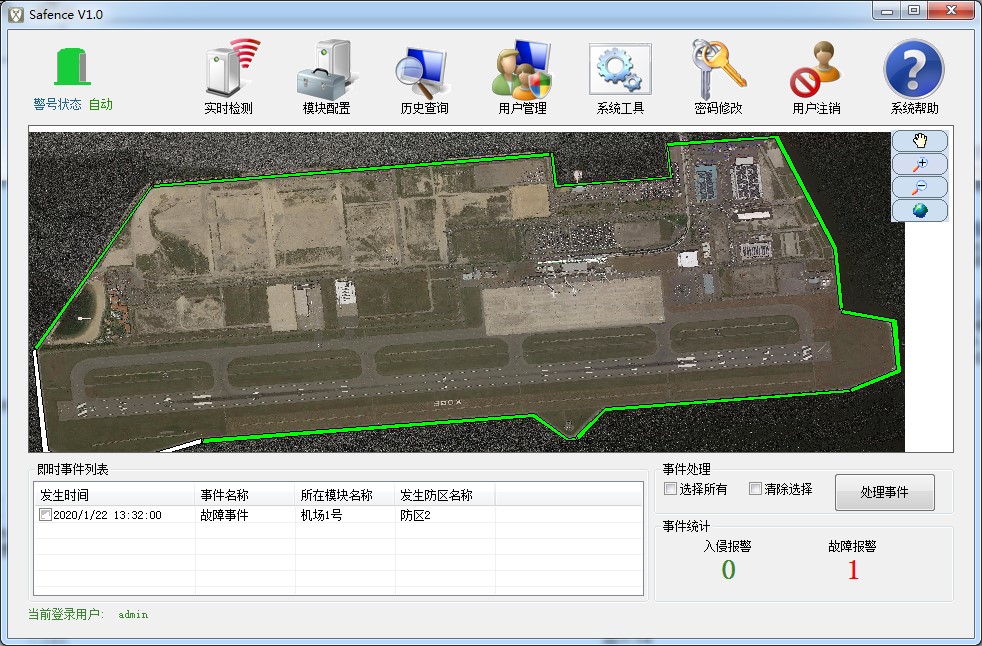

四、软件界面

      杰昆科技提供界面友好、操作简单的入侵监测应用软件。该软件主要包括：故障报警、入侵报警、可视化显示等功能模块。
提供形象的可视化显示界面，通过地图模块功能将光缆位置映射到图像上。一旦光纤某防区发生入侵，报警信息直接显示在图像上，形象直观。

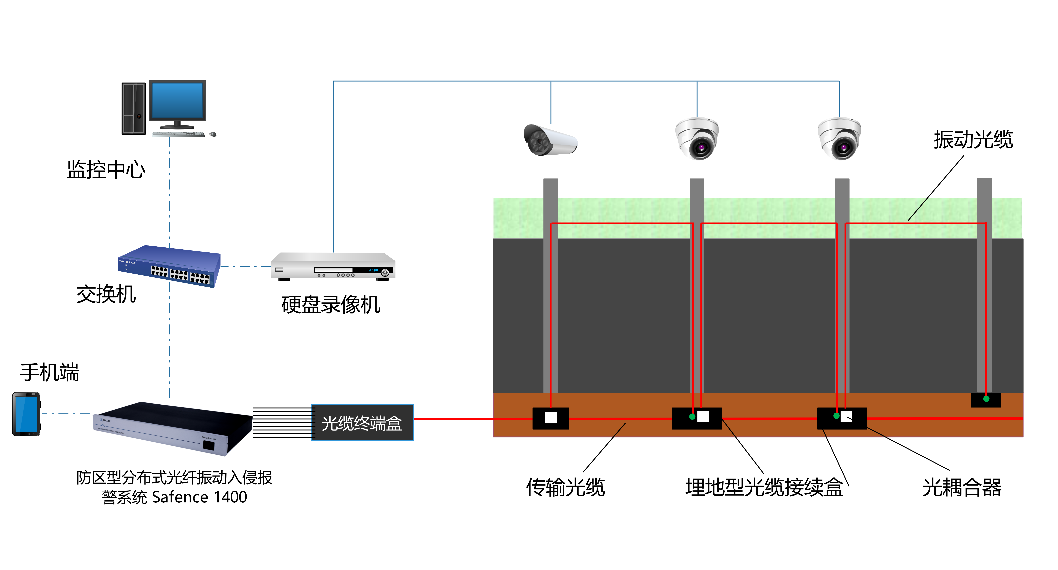

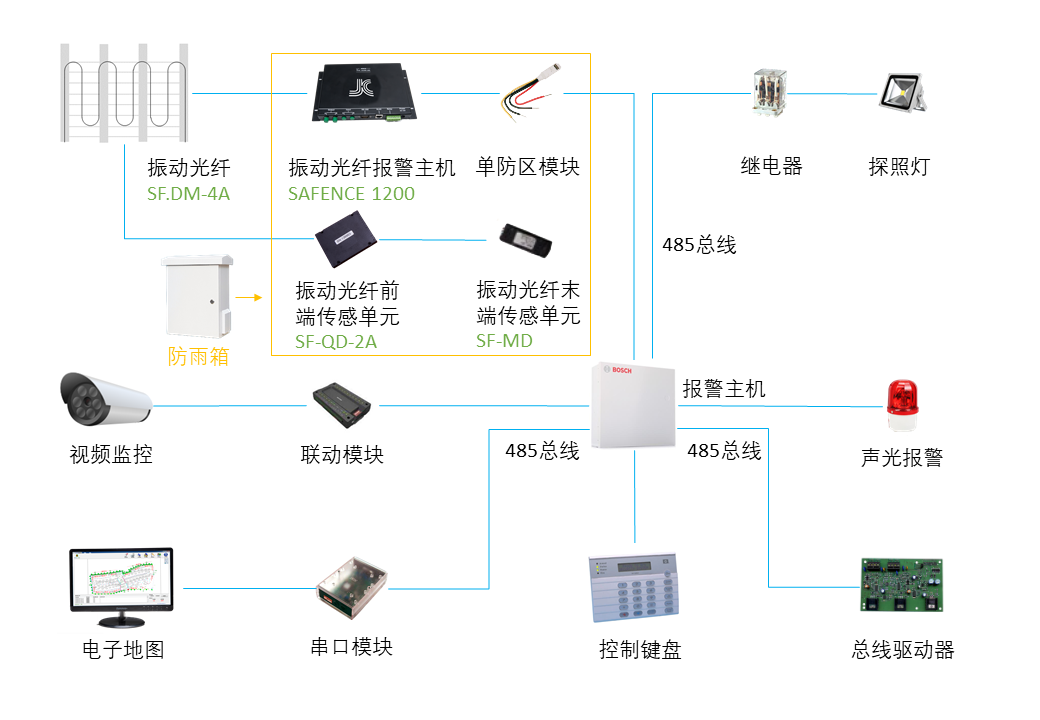

五、系统结构

Safence™1400（4防区）

六、解决方案：

七、实景案例：

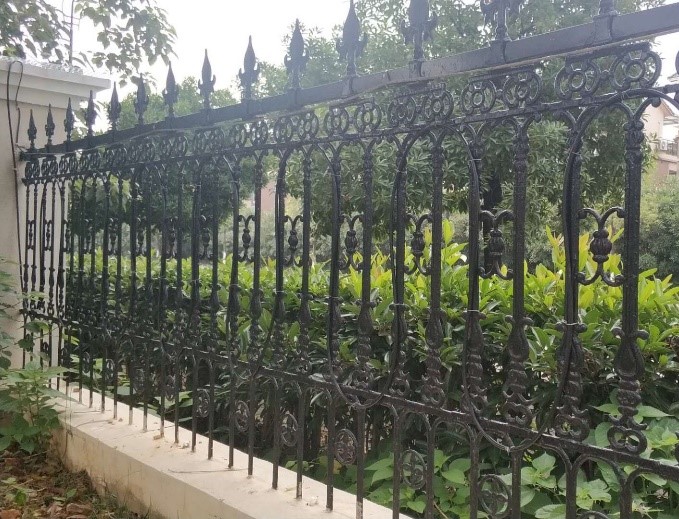

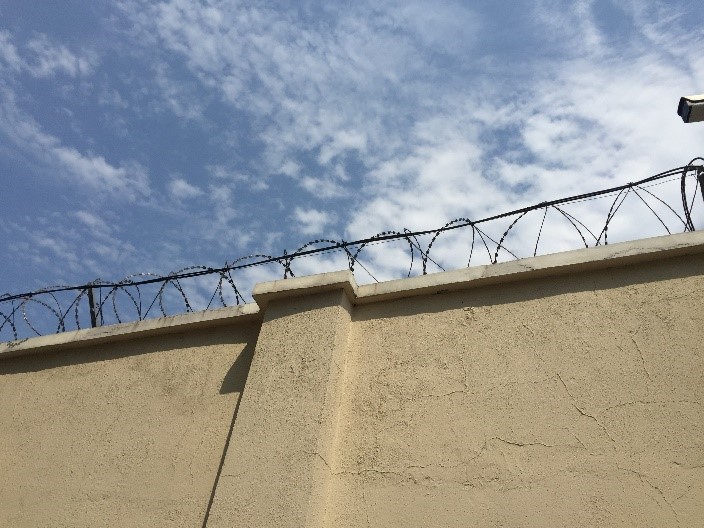

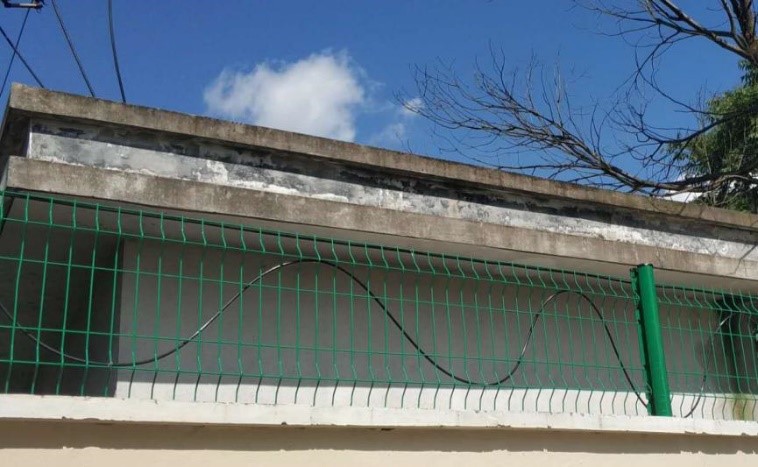

铁艺围栏	滚刺

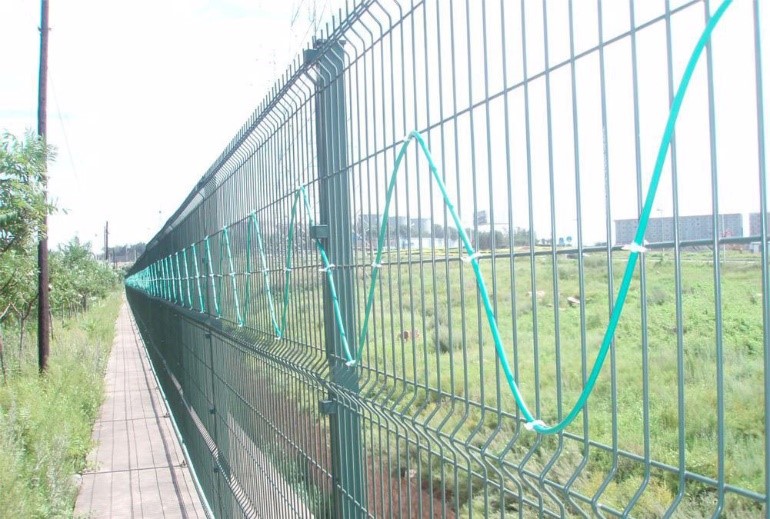

立柱围栏	围栏

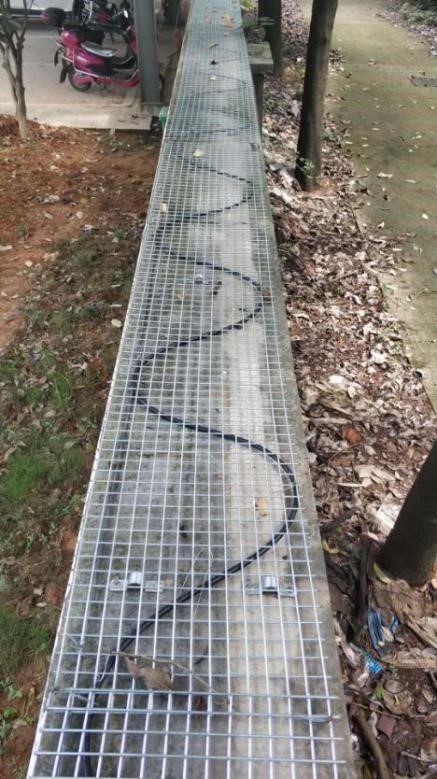

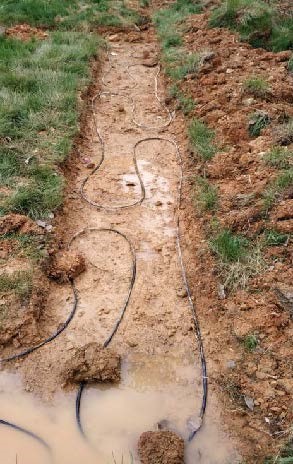

实体围墙	地埋

七、油气场站应用方案

      油气场站、炼化厂、储罐区、煤化工厂等设施和区域，具有易燃、易爆、高危的特点，要求现场周界安防设施具有无源防爆的特性。杰昆科技的振动光纤周界入侵报警系统在周界现场的设备本征无源，并可实现大空间长距离的周界安防。


      将杰昆科技防区型振动光纤周界报警系统的振动光缆沿重点区域的围墙、栅栏或周边空地敷设，一旦出现人员攀爬翻越或非法入侵事件，系统即刻定位防区并报警，以此实现对该区域的周界安防全天候监测。同时，可与普通视频监控设备联动，实时捕捉事件的现场画面，实现智能安防。
      因本系统采用振动光缆作为传感单元，光纤本征无源防爆，监测距离远，可远程值守，非常适合于石油、天然气等易燃、易爆行业的周界安防。
